類別

項目

單位

數據

尺寸參數

總長

mm

7980

總寬

mm

2150

總高

mm

3200

質量參數

乘坐人數（含駕駛員）

人

3

總質量

kg

7650

主要性能參數

工作平臺額定載荷

kg

200

最大作業高度

m

23

最大作業高度時作業幅度

m

3.6

最大作業幅度

m

14.8

最大作業幅度時作業高度

m

5.36

支腿跨距

橫向

mm

4900

縱向

mm

5190

臂架變幅時間

s

100

臂架回轉速度

s/r

75

支腿收放時間

s

40

行駛參數

前懸

mm

1155

后懸

mm

2060

后伸

mm

1050/1600

軸距

mm

3815

最高行駛速度

Km/h

105

最小離地間隙

mm

195

接近角

.

23

離去角

.

12

底盤

五十鈴QL1080BUKAY

發動機

五十鈴柴油發動機，最大功率88KW，國六排放

駕駛室

單排座，可乘坐3人，駕駛室配置空調，方向助力

圍板及走臺板

不銹鋼圍欄及防滑走臺板

取力系統

氣動操作

工作平臺

1500x700x1150

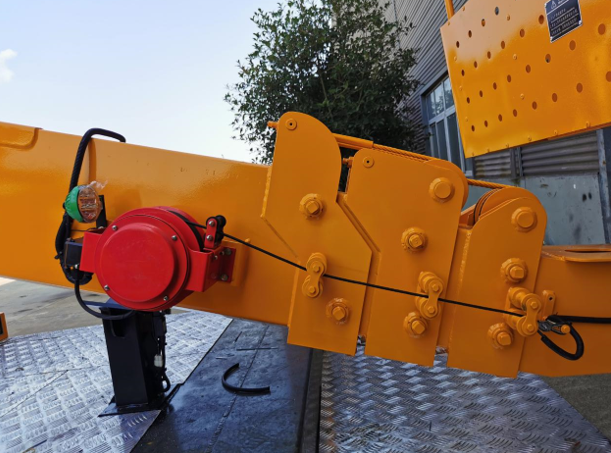

臂架形式

四節五邊型工作臂，同步伸縮

回轉裝置

360度連續回轉

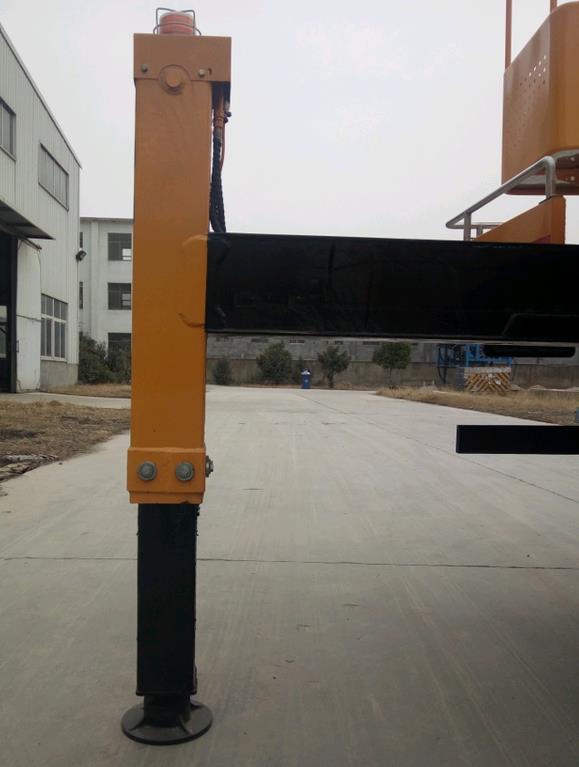

支腿

前V后H型，單獨可調

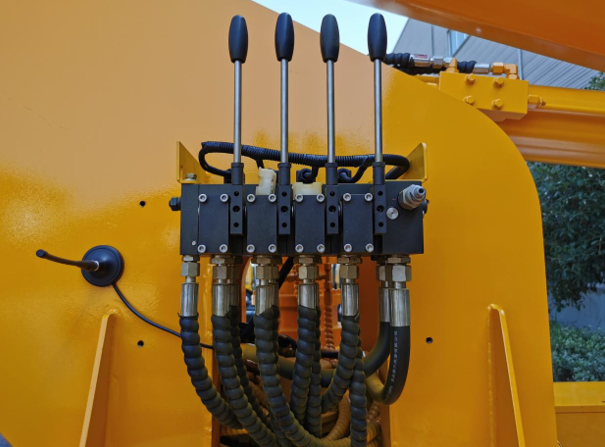

操作

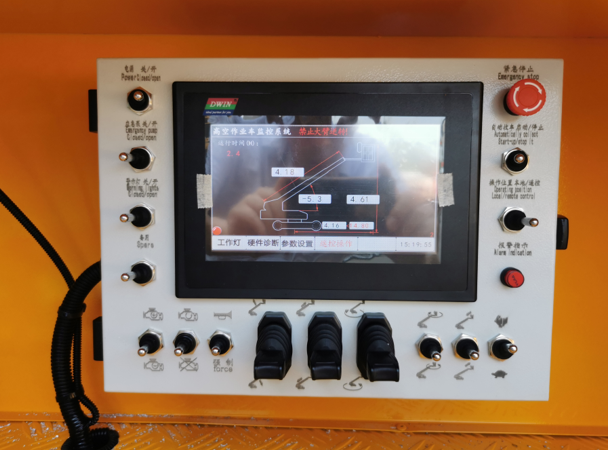

工作平臺和地面遙控器電氣操作

控制系統

負載比例系統，實現雙動作同步，實現無級調速

調平系統

液壓自動調平

名稱

簡要說明

上下車自動互鎖裝置

用于上下車互鎖，防止誤操作發生危險

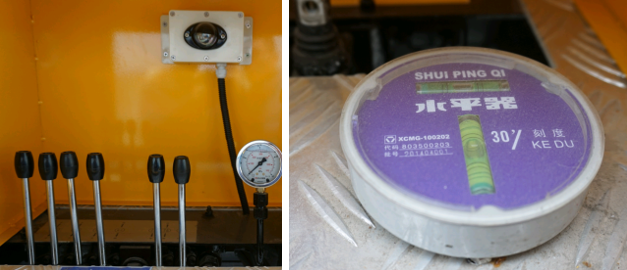

水平檢測功能

實時檢測整車是否水平

應急電動應急泵

       當發動機及主泵發生故障時，可將工作人員送回到地面

緊急停止裝置

用于緊急停止操作

夜間安全警示裝置

在車輛上有工程頻閃燈，照明燈

發動機點火熄火

在地面和平臺處可對發動機進行點火，熄火控制

實時通訊

在平臺和地面配有無線對講
