主要技術參數

底盤型號

長×寬×高

后懸

總質量（Kg）

軸距

發動機排放

QL1070BUKWY

8425×2320×3300

2470

6625

3815

國Ⅵ

上裝基本配置

臂架

臂架形式

三節折臂

材料

HQ60/5mm

臂架截面

四邊形

起伏角度

0°-70°(相對水平面)

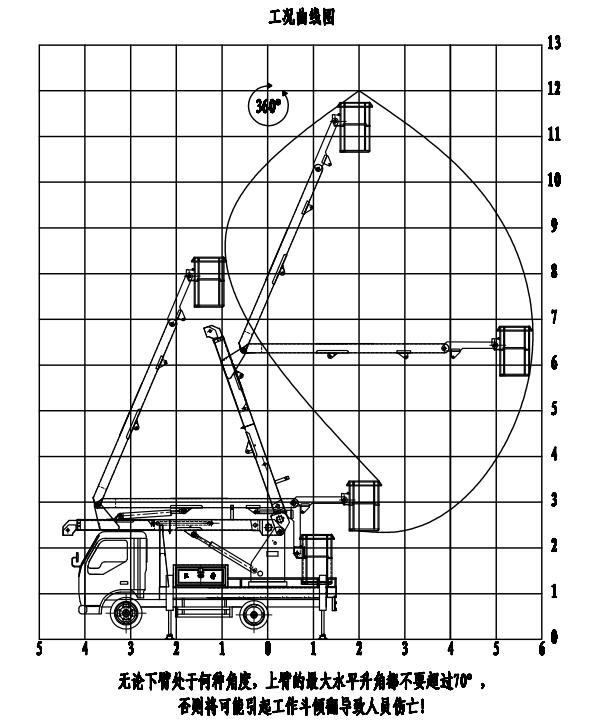

作業工況

最大作業高度

18m

最大作業高度時作業幅度

1.6m

最大作業幅度

7.5m

最大作業幅度時作業高度

10.4m

回轉

雙向360°連續回轉

吊臂

最大起吊質量

900Kg

伸縮起重臂

無伸縮

最大起吊高度

8.3m

最大起吊幅度

6.7m

起升機構

IQKN1B6Y；單繩拉力800 Kg

鋼絲繩

（40m）Φ8

吊鉤

1T

支腿

支腿型式

前后H型

支腿材料

型材Q345B/5mm

支腿跨距

縱向：4650（4160），橫向：3900

液壓鎖

四個支腿都帶雙向液壓鎖

支腿頻閃燈

4只

車廂

材料

優質碳鋼及型材，鋪3㎜防滑花紋鋼板

工具箱

1000*350*400；模具沖壓門，帶不銹鋼門鎖

圍欄

Φ20不銹鋼管

踏步

駕駛室左側帶上下踏步

側、后防護

優質碳鋼冷彎型材；強度高

輪罩

模具成型，美觀，強度高

轉臺

立臂

低合金鋼板拼焊組成

回轉支承

單排四點接觸球式帶外齒，QWD710.20A

減速機

齒輪傳動式，IHKN3B6Y

馬達

BMT-310

吊籃

額定載荷

≤200Kg

尺寸

長X寬X高：1080X620X1150

調平形式

外置拉桿機械調平

保險帶

一副

調平裝置

機械調平，拉桿外置

液壓系統

液壓油箱

80L；帶液位表

齒輪泵

定量泵，流量25ml/r

工作壓力

帶壓力表；16MPa

液壓閥組

集成電磁閥組

油缸

11只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全

操作系統

支腿

手動操作，各支腿可單獨可調，上下車互鎖

操作方式

手動和電動結合

臂架動作

轉臺和吊籃電動雙位操作

發動機啟動、熄火

轉臺和吊籃雙位操作

發動機油門

手動拉線

油漆

知名品牌油漆；顏色光滑，線條美觀；

標識及標牌

清晰、醒目、永久不褪色
